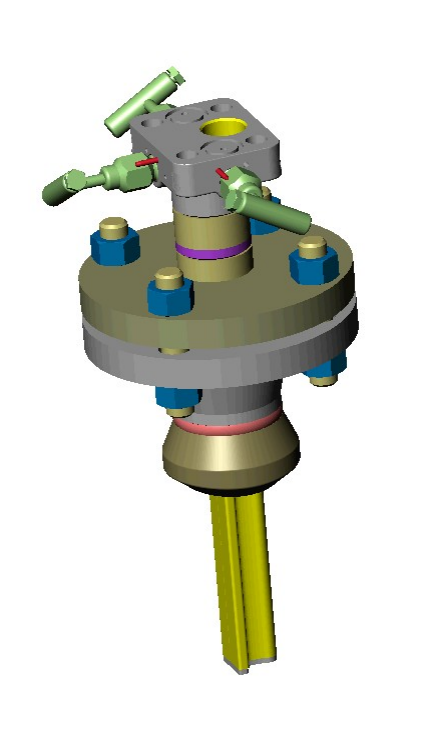

阿牛巴流量計的特點及安裝說明

返回列表 來源：江蘇騰泰儀表科技有限公司 瀏覽：-1518 發布日期：2021-05-15
阿牛巴流量計的特點說明：

1、阿牛巴流量計又稱均管流量計，由于其安裝簡單、壓力損失小、強度高、無磨損、無泄漏等優點，已成為替代孔板的理想產品。
可**應用于工礦企業高爐煤氣、壓縮空氣、蒸汽等液體和氣體的流量測量。獨特的內部二次平均結構提供高精度（讀數）± 1%）
和高重復性（± 0.1%)。 295   295  2. 外部沖擊管由一塊材料制成，無需焊接。與同類產品相比采用雙體結構制成，具有天然的強度和易選擇的耐高溫耐腐蝕材料

2、蜂窩狀六邊形穩定結構，產生獨特的波束分布形狀，保證了低壓信號的穩定性，產生比同類產品更高的壓差，提高了量程比

3、適用于方形或矩形管

4、針對同類產品在臟介質測量中不可避免的堵塞問題，有在線拔出式或手動、自動吹掃方案和裝置，實現不間斷維護

5、均壓管+三閥組+溫度壓力補償+變送器，形成一體化結構，使用方便

6、容積系數漂移，長期穩定

7、提供直觀的共振驗算，保證長期穩定運行

8、壓力損失小，能耗低，節能效果顯著

9、安裝簡單，省力，價格低廉

阿牛巴流量計的安裝方法：

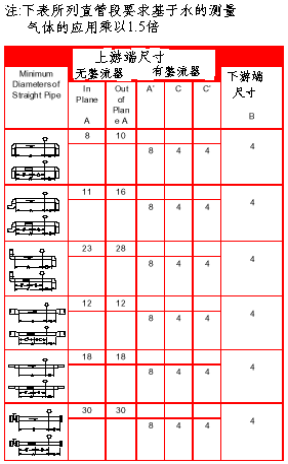

步驟 1 : 確定正確阿紐巴 安裝方向和直管段要求



         水平管線    垂直管線






步驟 2 :在管線上鉆孔



注意: 管線上必須鉆孔,  如果采用乙炔氣體或其它燒蝕方法開孔, 安裝后的*大流量誤差可達10% !!!


傳 感 器 大 小 鉆 孔 尺 寸 鉆 孔 誤 差
Sensor 1 19 mm +1 mm / -0.00 mm
Sensor 2 34 mm +1 mm / -0.00 mm
Sensor 3 64 mm +1 mm / -0.00 mm


1. 給管道減壓， 排出積聚的液體
2。選擇要鉆孔的位置
對于垂直管道，可以在圓周上的任何位置打開它孔.
對于水平管道， 開口的位置基于阿鈕巴 （Annubar）測量流體的應用。
測量液體 ： 在管道底部打開孔

測量氣體 ： 在管道頂部打開孔
： 在管道底部打開孔
3。根據上表， 確定開口尺寸6                                 ，對孔進行去毛刺5.如果還需要相反的支撐， 在**個開口的相反方向鉆第二個孔，然后去除孔的毛刺。
步驟 3 ： 將焊接接頭焊接到管道上

1。用工廠提供的焊接接頭組裝阿紐巴，然后插入鉆孔的孔內.
2。將線路與阿紐巴 （或變送器-如果是集成儀器） 的上平面對齊，使其與地面平行3.點焊， 將焊接接頭固定到管道上，然后拆下阿紐巴傳感器4.焊接前，為防止焊渣飛濺損壞接頭螺紋， 用廠家提供的厚鋁箔包住螺紋，
      或擰上保護螺母6完成焊接6
步驟4 ： 插入安裝阿紐巴流量計
1。安裝接頭完全冷卻后， 安裝接頭。2.在密封壓縮環和預焊鎖環之間安裝**個密封環（盤根）；注意不要損壞密封圈。
3.將密封圈壓入預焊接鎖環的接頭中。 重復上述步驟安裝其余兩個密封圈， 調整 密封圈開口的位置，使每個開口的位置錯開180度。
4.調整阿紐巴的方向，將阿紐巴頭上的箭頭標記 指向管道的流向，用手?jǐn)Q緊 Pak-Lok壓縮螺母 6直到不能用手?jǐn)Q緊為止。5.用扳手鎖緊 Pak Lok螺母，每次旋轉扳手 90 度，直到壓縮螺母總共旋轉360度6 柏樂壓縮螺母 可擰緊以避免泄漏6不要將壓緊螺母擰得太緊， 否則會損壞安裝件。
6.安裝傳感器期間，壓縮螺母的*大旋轉不得超過 1-14 轉（轉=360度）。
結束
